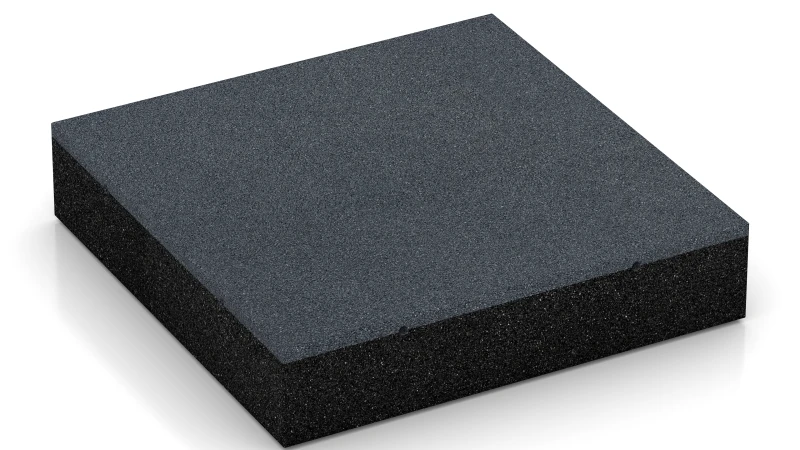

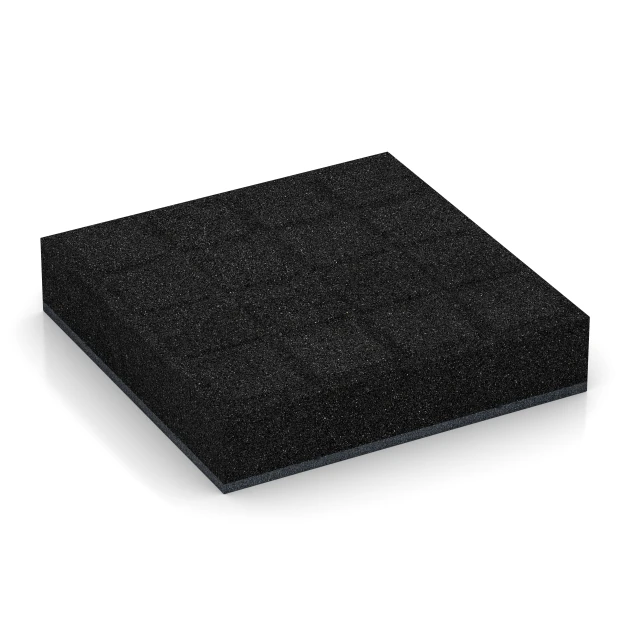

Dopadová dlaždica – 300 cm FF "Bridlicová sivá"
- /
-
Pripravené na odoslanie
približne za 3-4 týždne – výroba sa ešte len začne - 127,20 € / 4 Kus / m²
- (15,65 kg / Kus)
EAN: 4251469362819 | Č. položky: 6281

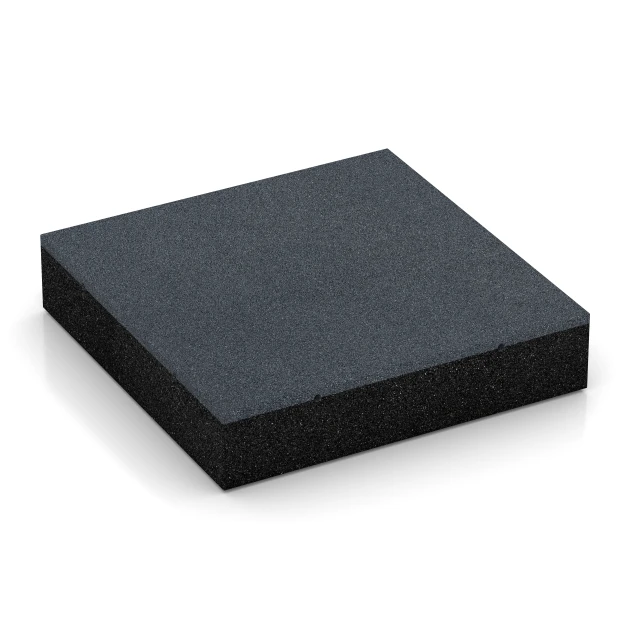

Dopadová dlaždica vo formáte 50 × 50 × 11 cm je skúšaná podľa STN EN 1177 pre kritickú výšku pádu do 3,00 m. Tvoria ju dve vrstvy gumového granulátu s polyuretánovým spojivom. Na povrchu je jemnozrnná, hutnejšia nášľapná vrstva, ktorá je odolná proti oderu a protišmyková. Pod ňou je telo dlaždice z hrubšieho granulátu, ktoré pri páde tlmí náraz. Plastové zásuvné spojky sú súčasťou dodávky. Prepájajú susediace rady dlaždíc. Dopadové dlaždice možno ukladať na stmelené aj nestmelené podkladové vrstvy.
Pod aké herné zariadenia je dopadová dlaždica vhodná?
Dopadová dlaždica je určená pod herné zariadenia s veľmi veľkou výškou voľného pádu. Patria sem napríklad veľmi vysoké lezecké zariadenia, priestorové lanové siete, lezecké steny a veľké herné zostavy na verejných detských ihriskách, školských dvoroch a v rekreačných areáloch. Uplatní sa aj pod vysokými cvičebnými stanovišťami v kalistenickom parku a na cvičných plochách hasičov. S hodnotou 3,00 m pokrýva najvyššiu výšku voľného pádu, ktorú STN EN 1176 povoľuje pre herné zariadenia. Rozhodujúce je, aby skúšaná kritická výška pádu dlaždice 3,00 m dosahovala aspoň výšku voľného pádu daného zariadenia. Tento údaj nájdete spravidla v dokumentácii výrobcu herného zariadenia.
Ako sa kladú dopadové dlaždice?

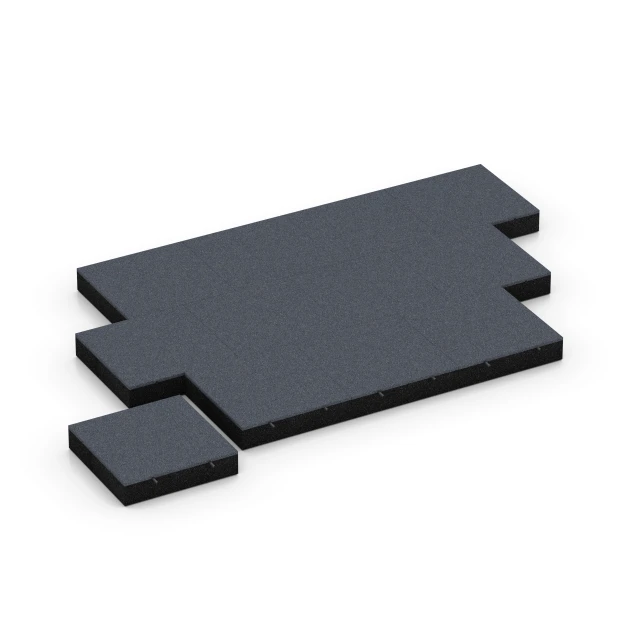

Dopadové dlaždice sa kladú na väzbu podobne ako tehly v múre. Každý rad je oproti nasledujúcemu posunutý o polovicu šírky dlaždice. Na dvoch protiľahlých hranách každej dlaždice sú otvory pre zásuvné spojky. Spojky sa vkladajú do týchto otvorov a prepájajú každú dlaždicu s dvoma susednými dlaždicami v susednom rade. Tým zabraňujú bočnému posunu radov. Proti posunu dlaždíc v smere osi zásuvných spojok je potrebný obrubník. Obrubník netreba, keď je plocha v jednej rovine s trávnikom alebo s dláždenou, betónovou či asfaltovou plochou. Namiesto obrubníka možno zásuvné spojky vlepiť. Dopadové dlaždice sa režú na mieru kotúčovou pílou alebo priamočiarou pílou.
Na aký podklad sa kladú dopadové dlaždice?

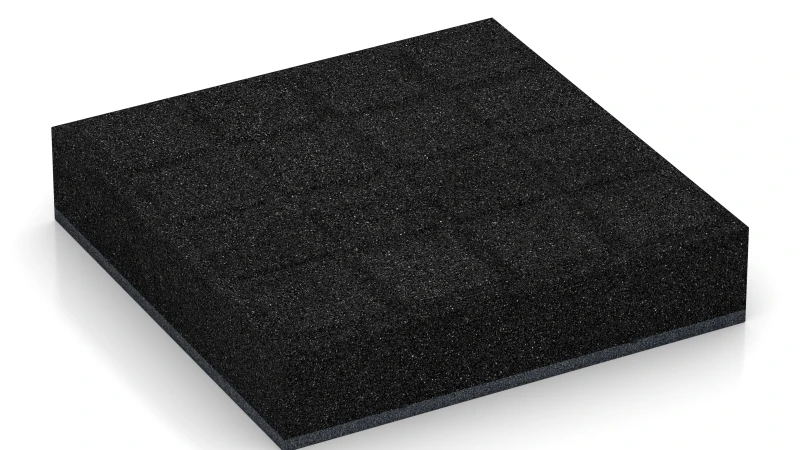

Dopadové dlaždice môžu ležať na betóne, asfalte alebo cestnej dlažbe. Rovnako ich možno položiť na odborne zhotovenú nestmelenú podkladovú vrstvu. Každá podkladová vrstva musí byť trvalo únosná a dostatočne rovná. Osvedčila sa nosná vrstva z plastového voštinového roštu s výplňou z kamennej drviny. Plastový voštinový rošt zabraňuje tomu, aby sa kamenná drvina posúvala v ploche. Dopadové dlaždice dobre prepúšťajú vodu. Na nestmelenej podkladovej vrstve voda vsiakne do podložia. Na stmelenej podkladovej vrstve odteká po plytkých kanálikoch na spodnej strane dlaždíc v smere spádu.
Koľko údržby potrebuje dopadová plocha?
Hracia plocha z dopadových dlaždíc nevyžaduje v porovnaní so sypaným tlmiacim povrchom z piesku, štrku alebo dreva takmer žiadnu údržbu. Sypký materiál sa špiní, pri hre sa postupne zhutňuje a vynáša mimo plochy. Preto ho treba pravidelne čistiť, prekypriť a dopĺňať. Dopadové dlaždice sú naopak nenáročné na údržbu. Lístie a piesok stačí pozametať metlou. Odolnejšie nečistoty odstránite vysokotlakovým čističom.
Zľava
Hlavné prednosti produktu
Characteristics
Detaily produktu – materiál a štruktúra
Comparative values
Podľa STN EN 1177 sa kritická výška pádu pre dopadovú plochu detského ihriska určuje pádovými skúškami. Skúšobná hlavica so snímačom zrýchlenia sa púšťa z viacerých výšok na dopadovú plochu, ktorá tlmí nárazy. Miesta dopadu sa vyberajú podľa pravidiel normy. Za kritickú výšku pádu sa považuje najnižšia výška, pri ktorej HIC dosiahne hodnotu 1000 alebo maximálne zrýchlenie gmax dosiahne 200 g. Určujúci je najnepriaznivejší výsledok spomedzi skúšaných miest.
Výsledok sa vzťahuje na povrch v podobe, v akej bol skúšaný, a na podmienky skúšky. V skúšobnom protokole sa preto uvádza hrúbka podlahoviny, podklad, na ktorom bola položená, a podstatné podmienky skúšky. Pri už zhotovenej dopadovej ploche sa tlmenie nárazov potvrdzuje skúškou na mieste: na určených skúšobných miestach sa pri páde z predpísanej výšky meraním overuje dodržanie limitných hodnôt HIC a gmax.
STN EN 1177 stanovuje dve skúšobné metódy pre tlmiaci povrch, laboratórne stanovenie kritickej výšky pádu a skúšku priamo na mieste. Laboratórna metóda určuje, akú kritickú výšku pádu dosiahne konkrétny systém. Terénna skúška overuje na vybraných miestach, či už zhotovená plocha pokrýva voľnú výšku pádu daného herného zariadenia.
Laboratórna skúška využíva skúšobné telesá s celkovou plochou najmenej jeden meter štvorcový uložené na rovnom, tuhom betónovom podklade. Sypké materiály, napríklad piesok, štrk alebo drevná štiepka na tlmenie dopadu, sa vkladajú v určenej hrúbke vrstvy. Dopadové dosky sa ukladajú aj so škárami medzi doskami. Polguľová skúšobná hlavica s hmotnosťou 4,6 kg, priemerom približne 16 cm a zabudovaným snímačom zrýchlenia padá z rozličných výšok. Pri doskách sa vykoná aspoň deväť pádových skúšok z najmenej štyroch výšok na oddelených miestach vzdialených 25 cm, pri sypkých materiáloch tri dopady z každej výšky na to isté miesto. Skúša sa pri 23 °C s prípustnou odchýlkou do piatich stupňov.
Vyhodnotenie laboratórnej skúšky sleduje hodnotu HIC ako kritérium poranenia hlavy a špičkové zrýchlenie gmax. Kritická výška pádu je výška, pri ktorej sa dosiahne HIC 1000 alebo gmax 200 g, pričom rozhoduje nižšia z týchto hodnôt stanovená interpoláciou meraného radu. Skúšobný protokol uvádza kritickú výšku pádu v metroch na dve desatinné miesta aj neistotu merania skúšobného laboratória. Výsledok platí iba pre skúšanú skladbu, teda typ dosiek, ich hrúbku a spojenie, pri viacvrstvových systémoch pre celú skladbu vrstiev. Skúšobným podkladom je tuhý laboratórny podklad, nie podklad vytvorený na stavbe.
Skúška na mieste preveruje stav tlmiaceho povrchu v konkrétnych bodoch a neurčuje kritickú výšku pádu. Skúšobná výška pádu musí byť aspoň taká veľká ako voľná výška pádu herného zariadenia podľa STN EN 1176. Meranie sa vykonáva na najnepriaznivejších miestach, napríklad v opotrebovaných častiach alebo tam, kde je hrúbka vrstvy najmenšia, aj na ďalších reprezentatívnych miestach. Počet skúšobných miest závisí od veľkosti dopadovej plochy a norma určuje ich minimálny počet. Platnosť tohto postupu sa vzťahuje len na skúšané miesta.
Hrúbka dopadových rohoží a dopadových dosiek sa určuje podľa ich skúšanej kritickej výšky pádu, ktorá musí byť najmenej taká veľká ako výška voľného pádu herného zariadenia. Čím je možná výška pádu vyššia, tým väčšiu hrúbku musí mať dopadová rohož alebo dopadová doska.
Z hrúbky samotnej nemožno určiť výšku pádu. Tlmenie nárazov ovplyvňuje aj konštrukcia výrobku, hustota a elasticita.
Ako orientácia platí: pri výške voľného pádu do 100 cm hrúbka 3 cm, do 150 cm hrúbka 5 cm, do 200 cm hrúbka 7 cm a do 300 cm hrúbka 10 cm.
Rozhodujúca je vždy kritická výška pádu konkrétneho výrobku uvedená v skúšobnom protokole podľa STN EN 1177.
Dopadové rohože a dopadové dosky možno použiť do kritickej výšky pádu uvedenej v skúšobnom protokole podľa STN EN 1177. Kritická výška pádu je najnižšia výška, pri ktorej hodnota HIC dosiahne 1000 alebo zrýchlenie gmax 200 g. Podľa vyhotovenia sa pohybuje približne od 100 do 300 cm.
- do 100 cm: napríklad nízke herné domčeky a balančné zariadenia
- do 150 cm: napríklad nízke lezecké prvky
- do 200 cm: napríklad lezecké siete, lezecké konštrukcie a kombinované zariadenia
- do 300 cm: napríklad vysoké lezecké veže a veľké herné zostavy
Tieto príklady zariadení slúžia len na orientáciu. Rozhodujúca je výška voľného pádu konkrétneho herného zariadenia podľa STN EN 1176; uvedená kritická výška pádu musí byť najmenej taká veľká ako táto výška voľného pádu.
Dopadové rohože a dopadové dosky z gumového granulátu majú za bežných podmienok životnosť 10 až 15 rokov a často vydržia aj dlhšie. Sú určené na dlhodobé použitie v interiéri aj exteriéri.
Ich skutočná životnosť závisí od intenzity používania, umiestnenia a poveternostných podmienok. Na detských ihriskách vzniká opotrebovanie najmä v intenzívne využívaných miestach, napríklad pod hojdačkami alebo na dojazdoch šmykľaviek. K starnutiu gumového granulátu prispieva aj UV žiarenie a striedanie mrazu a rozmŕzania.
Dopadové rohože a dopadové dosky sa majú pravidelne kontrolovať z hľadiska opotrebovania a známok starnutia. Jednotlivé gumové dosky možno podľa potreby cielene vymeniť bez obnovy celej plochy, čo uľahčuje údržbu a môže predĺžiť dobu používania celej plochy. Sú nenáročné na údržbu.
Na detskom ihrisku sa pri hernom zariadení vyžaduje tlmiaci povrch, ak voľná výška pádu z neho presahuje 60 cm. Túto hranicu stanovuje norma STN EN 1176. Pri zariadeniach, na ktorých je pohyb dieťaťa daný ich konštrukciou, napríklad pri hojdačkách a šmykľavkách, musí mať dopadová plocha tlmiace vlastnosti v celom dopadovom priestore bez ohľadu na výšku pádu. Ani nízke herné prvky s malou výškou pádu preto nie sú z tejto povinnosti automaticky vyňaté. O potrebe tlmiaceho povrchu rozhoduje výška pádu aj spôsob pohybu.
Voľná výška pádu je vzdialenosť od miesta, ktoré je jednoznačne určené ako opora tela, po dopadovú plochu pod ním; nesmie presiahnuť 3 m. Pri podeste sa za oporu tela považuje plocha podesty, pri hojdačke sedadlo, pri hrazde miesto úchopu a pri lezení maximálna výška úchopu znížená o 1 m. Kritická výška pádu povrchu sa určuje sériou pádových skúšok podľa STN EN 1177 a musí dosahovať aspoň voľnú výšku pádu daného zariadenia.
Podľa STN EN 1176 možno pri voľnej výške pádu do 100 cm počítať aj s trávnikom a vrchnou vrstvou pôdy, ak je plocha udržiavaná, poddajná a neobsahuje kamene, korene, základy ani iné tvrdé predmety. Ak sa pôda zhutní, vyschne alebo zamrzne, podmienku poddajnosti už nespĺňa. Na zariadenia určené výhradne na domáce použitie sa namiesto STN EN 1176 vzťahuje norma STN EN 71-8. Tlmiaci povrch sa však vyžaduje aj v súkromnej záhrade.
Bezpečnostná podlaha z platní WARCO stojí približne 36 € za meter štvorcový a viac. Táto cena platí pre platňu s hrúbkou 3 cm a rozmermi 50 × 50 cm; na jeden meter štvorcový sú potrebné štyri platne. Podľa STN EN 1177 bola platňa odskúšaná pri výške pádu 110 cm. Všetky uvedené ceny sú s DPH.
Čím je platňa hrubšia, tým väčšia je výška pádu, pri ktorej bola skúšaná, a spravidla aj jej cena za meter štvorcový. Bezpečnostná platňa s hrúbkou 11 cm, odskúšaná pri výške pádu 300 cm, stojí podľa farby približne 104 až 120 € za meter štvorcový. Potrebná hrúbka platne závisí od voľnej výšky pádu hracieho zariadenia podľa STN EN 1176. Výška pádu, pri ktorej bola platňa skúšaná, nesmie byť nižšia ako táto voľná výška pádu. Cena každého vyhotovenia je uvedená na stránke príslušného produktu v e-shope.
K cene platní treba pripočítať aj náklady na podkladovú vrstvu, napríklad plastovú voštinovú mriežku, a na lemovanie gumovým obrubníkom. Podkladovú vrstvu aj gumový obrubník dodáva WARCO. WARCO pokládku nezabezpečuje. Bezpečnostné platne a bezpečnostné rohože si zákazník položí sám alebo ich pokládku zverí miestnej firme zaoberajúcej sa záhradnými a krajinárskymi úpravami. Ak bezpečnostné rohože položí takáto firma, k cene platní sa pripočítajú aj náklady na pokládku. Ich výška závisí od náročnosti prác na mieste.
Tlmiace dlaždice sa nesmú ukladať priamo na piesok, štrk ani drvené kamenivo, pretože voľne nasypaný materiál pod elastickými dlaždicami nie je dostatočne polohovo stabilný.
Tento problém riešia plastové voštinové mriežky, ktoré sa označujú aj ako štrkové mriežky, trávnikové mriežky alebo mriežky do podkladu. Voštinová štruktúra rozdeľuje plochu na množstvo malých komôr, ktoré výplňový materiál bočne fixujú a chránia ho pred posunom aj vyplavovaním. Vzniká tak dlhodobo stabilná, rovná a vodopriepustná podkladová vrstva pre tlmiace dlaždice.
Bez komôr zostávajú piesok, štrk a drvené kamenivo pri zaťažení pohyblivé. Výrazne profilovaná spodná strana tlmiacich dlaždíc sa môže časom vtlačiť do voľnej výplne, pričom sa materiál presúva zo stredu dlaždice k jej okrajom. V podklade potom vznikajú priehlbiny, ktoré elastická dlaždica kopíruje: v strede klesne a pri okrajoch sa môže nadvihnúť. Tento typ poškodenia sa označuje ako miskovité prehnutie alebo zdvihnutie okrajov.
Pri príprave podkladu sa musí zhotoviť rovná a dostatočne únosná zemná pláň. Neúnosné alebo ľahko deformovateľné vrstvy sa odoberajú v rozsahu, ktorý vyžadujú miestne pôdne pomery a predpokladané zaťaženie. Platí to najmä pre voľný piesok do dopadovej plochy.
Pri málo únosnom, súdržnom alebo na mráz citlivom podklade sa výkop po vrstvách vyplní vhodným drveným kamenivom a dôkladne zhutní. Pri stabilnom podklade a nízkom až strednom zaťažení možno podľa spôsobu zabudovania upustiť od dodatočnej podkladovej vrstvy z kameniva.
Plastové voštinové mriežky sa podľa podkladu ukladajú priamo na pripravenú zemnú pláň alebo na tenkú, rovno stiahnutú vrstvu drveného kameniva. Hrúbka tejto vrstvy závisí od zvolenej skladby podkladu a od miestnych podmienok. Zemné tŕne na spodnej strane mriežok sú dlhé približne štyri centimetre, zasahujú do podkladu a podporujú ukotvenie mriežok. Všeobecná minimálna hrúbka vrstvy 6 cm nie je potrebná.
Komory sa následne vyplnia vhodným drveným kamenivom alebo štrkom až po hornú hranu mriežok. Výhodné je lámané hranaté zrno, pretože sa dobre vzájomne zakliní. Výplňový materiál sa dôkladne zametie do komôr, podľa potreby doplní a stiahne zarovno s hornou hranou mriežok. Tlmiace dlaždice potom ležia celou plochou na vyplnenej voštinovej štruktúre, nie iba na stenách mriežok. Takto sa vytvorí polohovo stabilná a vodopriepustná podkladová vrstva z plastových voštinových mriežok.
Tlmiace dlaždice sa ukladajú a spájajú podľa príslušného návodu na pokládku. Potreba okrajového ohraničenia závisí od produktového radu, spojovacieho systému a spôsobu zabudovania. Niektoré výrobky WARCO sú výslovne schválené na pokládku na tenkú vrstvu drveného kameniva.
Na štrkových mriežkach ležia tlmiace rohože stabilnejšie a dlhodobo si zachovávajú pevnejšiu polohu než vo voľnom zásype z drveného kameniva. Voštiny držia jednotlivé zrná na mieste a uzatvárajú ich do samostatných komôr. Zrná sa tak nemôžu pri zaťažení posúvať do strán ani sa pri silnom daždi vyplavovať. Plocha z dlaždíc zostáva stabilná a bezpečná celé roky.
Vo voľnom zásype z drveného kameniva majú všetky zrná približne rovnakú veľkosť a chýba jemná frakcia, ktorá by vyplnila medzery. Aj po zhutnení preto zostáva zásyp pohyblivý. Pri pevnej betónovej doske táto pohyblivosť nehrá úlohu. Elastická tlmiaca rohož alebo terasová dlažba z gumového granulátu však neprenáša zaťaženie do podkladu rovnomerne. Kamenivo sa môže časom vytláčať k okrajom dlaždíc, takže gumová dlaždica v strede stráca oporu a prepadáva sa. Pod okrajmi sa zároveň hromadí kamenivo vytlačené zo stredu, okraje sa zdvíhajú. Tento obraz poškodenia sa označuje ako miskovité prehnutie.
Štrkové mriežky sa v predaji označujú aj ako trávnikové mriežky, štrkové voštiny alebo plastové voštinové mriežky. Z voľného zásypu z drveného kameniva vytvárajú polohovo stabilnú nosnú vrstvu. Pri plnení sa materiál zarovnáva presne po hornú hranu voštín. Takto uzatvorené zrná zostávajú na mieste aj pri zaťažení a daždi a plocha z dlaždíc je stabilná a bezpečná. Vyplnené mriežky unesú až 400 t/m² a celá plocha zostáva vodopriepustná. Pri vodopriepustnom podloží preto väčšinou nie sú potrebné spád ani odvodnenie.
Pri únosnej pôde a nízkom zaťažení stačí odstrániť vrchnú vrstvu pôdy a mriežky uložiť na tenkú vyrovnávaciu vrstvu z drveného kameniva. Výkop je menší než pri bežnej skladbe. Nosná vrstva z kameniva je potrebná až pri málo únosnom podloží, pri požiadavke na mrazuvzdornú skladbu alebo pri vyššom zaťažení plochy. Práve tento malý rozsah prác hovorí v prospech mriežok.

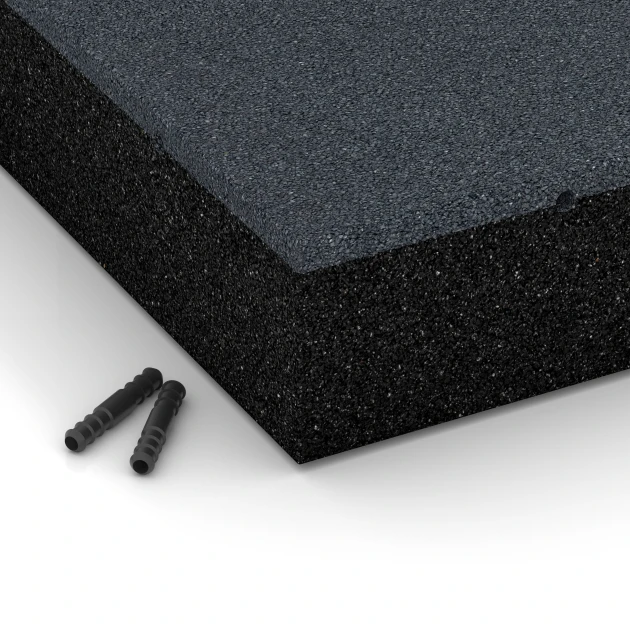

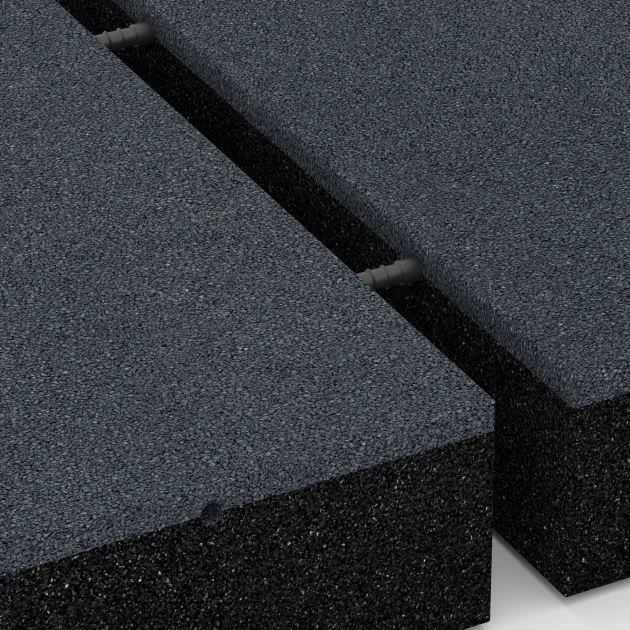

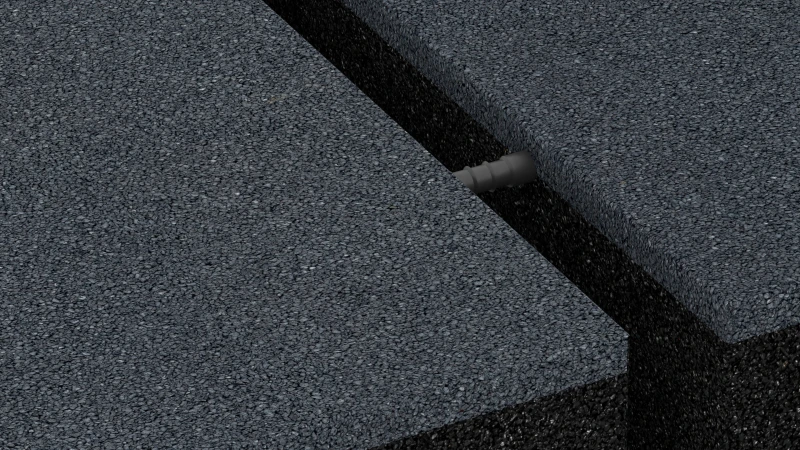

Spojovacie kolíky, označované aj ako zásuvné kolíky alebo plastové kolíky, sú valcovité plastové čapy s profilovaným povrchom. Sú osadené v otvoroch zhotovených pri výrobe na bočných stranách dlaždíc a spájajú gumové dlaždice susedných radov. V smere kolmom na os kolíkov zabraňujú vzájomnému posúvaniu dlaždíc. V smere osi zostávajú dlaždice pohyblivé.
Dlaždice sa kladú rad po rade v polovičnej väzbe. Do novo prikladanej dlaždice sa z jednej strany zasunú spojovacie kolíky. Potom sa dlaždica stranou s kolíkmi napred zatlačí do otvorov v dvoch susedných dlaždiciach už položeného radu. Kolíky majú v otvoroch sedieť pevne, preto je normálne, že pri ich zasúvaní a pritláčaní dlaždíc k sebe treba vyvinúť citeľnú silu. V prípade potreby možno spojovacie kolíky vlepiť, čím sa zabráni rozchádzaniu dlaždíc v smere osi kolíkov.
Spojovacie kolíky udržujú gumové dosky v presnom rastri a bránia ich bočnému posunu, samy však nezabránia rozchádzaniu dosiek v smere svojej osi. Ide o plastové spojovacie kolíky, ktoré spájajú dosky a tvarovky z gumového granulátu; tento spôsob spojenia je rozšírený a funguje podobne ako drevené kolíky. Kolíky zasahujú niekoľko centimetrov do oboch susedných dosiek. Pri pokládke gumových dlaždíc na väzbu je každá doska spojená s dvoma doskami v predchádzajúcom rade a s dvoma doskami v nasledujúcom rade. Kolíky v smere kolmom na svoju os zabraňujú bočnému posunu dosiek.
V smere osi kolíkov zostávajú dosky pohyblivé a môžu sa od seba vzďaľovať, preto plocha z dosiek spravidla potrebuje okrajové ohraničenie, ktoré tento pohyb obmedzí. Ako okrajové ohraničenie môže pôsobiť aj trávnik nadväzujúci v rovnakej výške. Alternatívou je prilepenie spojovacích kolíkov alebo prilepenie dosiek k podkladu. Pri prirodzenom zmršťovaní dosiek kolíky tomuto pohybu nebránia, takže sa škáry napriek spojeniu otvárajú a časom sa rozširujú.
Správne ukladanie tlmiacich dlaždíc vyžaduje prispôsobiť podklad, spojovací systém, plochu na tlmenie pádu, výšku pádu a odvádzanie vody konkrétnemu použitiu. Platí to pre vonkajšie plochy na tlmenie pádu v záhrade aj pre verejné detské ihriská. Pod hernými zariadeniami musí kritická výška pádu overená pre zvolený výrobok a skladbu dosahovať aspoň voľnú výšku pádu daného zariadenia. Potrebná veľkosť plochy na tlmenie pádu závisí od príslušného herného zariadenia.
Na betón alebo asfalt možno rohože a dosky na tlmenie pádu ukladať priamo. Dažďová voda preteká cez vodopriepustný povrch do podkladovej vrstvy a z nej sa odvádza spádom k voľnému okraju alebo k odtoku.
Na trávnik ani zeminu nie je priama pokládka vhodná. Ako podklad nie je vhodná ani voľne nasypaná vrstva piesku, drveného kameniva alebo štrku, pretože sa časom presúva.
Po odstránení trávneho drnu sa na tenkú ložnú vrstvu z drveného kameniva ukladajú plastové voštinové rošty. Rošty sa vyplnia drveným kamenivom až po horný okraj a na ne sa položia rohože alebo dosky na tlmenie pádu. Dažďová voda potom preteká celou skladbou a môže vsiaknuť do podložia.
Pri vyššom zaťažení alebo nepriaznivých pôdnych podmienkach je pod ložnou vrstvou z drveného kameniva potrebná aj odborne navrhnutá podkladová vrstva zo zhutneného materiálu odolného proti mrazu.
Ďalší postup pokládky určuje spojovací systém. Pri rohožiach s puzzleovým spojom sa spoj jednej rohože zhora zatlačí do spoja už položenej susednej rohože. Takto vytvorené pevné spojenie spravidla nevyžaduje lepenie k podkladu ani bočné ohraničenie.
Dosky so spojovacími prvkami sa ukladajú v polovičnej väzbe. Potrebujú bočné ohraničenie, ktoré zabráni ich posúvaniu do strán. Na viazanej nosnej vrstve možno podľa situácie namiesto bočného ohraničenia použiť lepenie.
Dosky by mali mať počas pokládky rovnomernú teplotu najviac približne 17 °C a nemali by byť zahriate priamym slnečným žiarením. Ich osadenie uľahčí gumové kladivo a rezanie kotúčová píla.
Ak plocha na tlmenie pádu končí v rámci spevnenej plochy, pevne namontovaný nájazd zabráni vzniku výškovej hrany, o ktorú možno zakopnúť.
