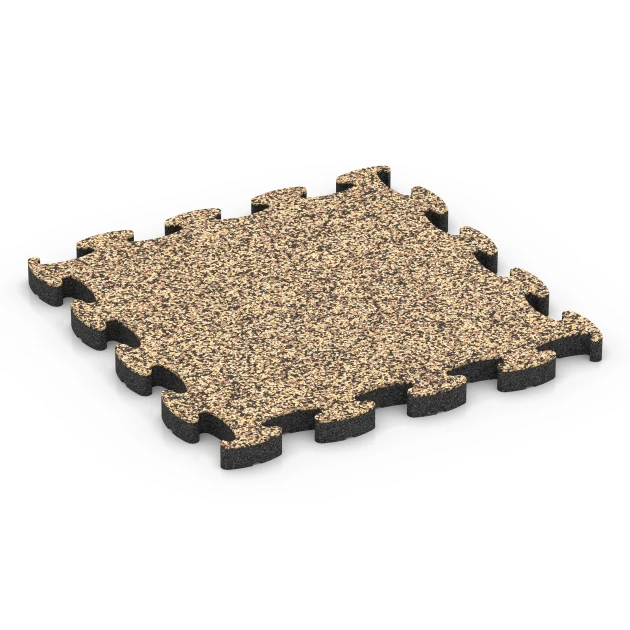

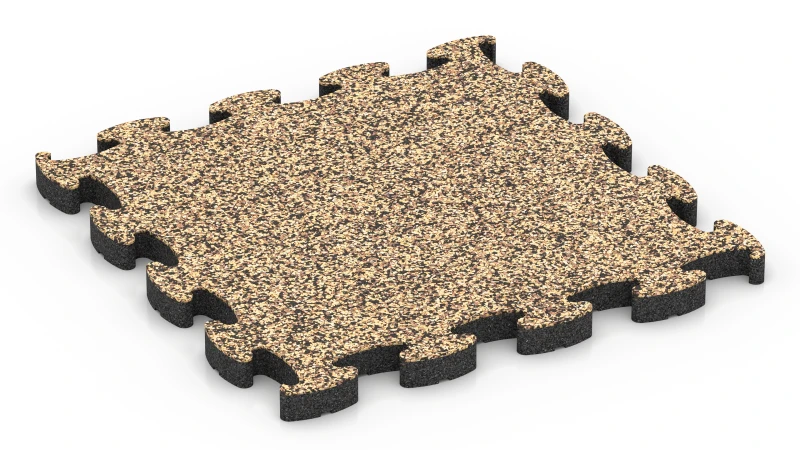

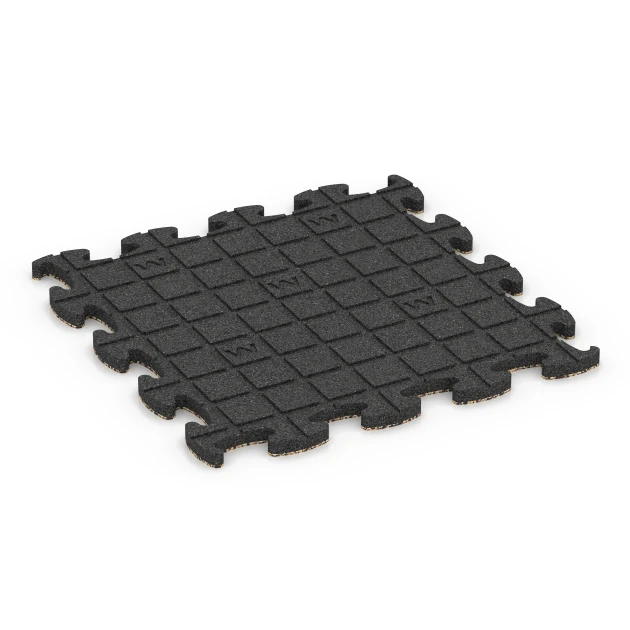

Bezpečnostná puzzle podložka XT "Ratan"
- /
-
Pripravené na odoslanie
približne za 3-4 týždne – výroba sa ešte len začne - 104,02 € / 5,03 Kus / m²
- (4,34 kg / Kus)
EAN: 4251469369399 | Č. položky: 6939
Bezpečnostná puzzle podložka typu XT je dopadový povrch pre herné a vonkajšie plochy, ktorých farebnosť a tvaroslovie sú súčasťou koncepcie stvárnenia. Tvoria ju rozmerovo presné dosky s hrúbkou 2,8 cm a nášľapnou vrstvou z EPDM granulátu prefarbeného v celom objeme. Medzi doskami zostáva iba úzka škára, takže plocha pôsobí ako liaty povrch. Spolu s funkčnými doskami typu XX vytvára viacvrstvovú skladbu, ktorej výška sa určuje podľa výšky voľného pádu z herných prvkov.
Ako voľne sa dá plocha navrhnúť?
Dosky sa vo výrobe režú presne podľa požadovaného tvaru. Plochy preto nemusia mať len rovné okraje. Možné sú aj oblúky, kruhy a plynulé línie. V ploche tak môžu vzniknúť farebné zóny, napríklad chodník, kruh okolo herného prvku alebo plocha v druhej farbe. Možné sú aj klasické obdĺžnikové plochy. Plochy s rovnými okrajmi sa navrhujú v plánovači pokládky na webovej stránke WARCO. Súbor DXF sa potom odošle spoločnosti WARCO. Pri oblúkoch a zmenách farieb potrebuje WARCO výkres plochy. Za príplatok potom WARCO dodá dosky narezané na mieru a pripravené na pokládku.
Akú skladbu má dopadový povrch?
Potrebná výška skladby hernej plochy závisí od výšky voľného pádu z herných prvkov. Hornú vrstvu tvorí Bezpečnostná puzzle podložka. Pod ňu sa ukladá jedna alebo viac vrstiev funkčných dosiek typu XX. Počtom vrstiev možno skladbu prispôsobiť všetkým výškam voľného pádu, ktoré sú na herných plochách bežné.
Čím sa tieto dosky vyznačujú?
Dosky majú dve vrstvy s rozdielnymi funkciami. Nášľapná vrstva je z novovyrobeného EPDM granulátu prefarbeného v celom objeme. Farba preto zostáva zachovaná aj pri postupnom opotrebovaní povrchu. Povrch je priľnavý a zostáva protišmykový aj po dažďovej prehánke. Spodná vrstva je z granulátu ELT, teda z gumového granulátu z recyklovaných pneumatík. Vyrába sa s nízkou hustotou, preto tlmí nárazy. Bezpečnostná puzzle podložka váži približne 22 kg na štvorcový meter. Z čerstvo rozbalených dosiek niekedy cítiť gumu. Vonku však tento pach čoskoro vyprchá.
Prečo zvoliť dosky namiesto liateho povrchu?
Bezpečnostná puzzle podložka spája možnosti stvárnenia bezškárového dopadového povrchu liateho priamo na mieste s ekonomickými výhodami doskového povrchu. Viacvrstvová skladba je trvácnejšia a lacnejšia než jedna hrubá doska. Zároveň lepšie odoláva starnutiu. Optimalizovaný puzzle spoj drží dosky dlhodobo tesne pri sebe. Škára tak zostáva úzka a plocha pôsobí ako z jedného kusu aj po rokoch. Ak sa silno namáhané miesto opotrebuje, napríklad pod hojdačkou, vymenia sa iba dosky hornej vrstvy. Funkčné dosky pod nimi zostávajú na mieste. Je to najhospodárnejší spôsob, ako dopadovú plochu udržiavať mnoho rokov.
Ako sa dopadový povrch kladie a udržiava?

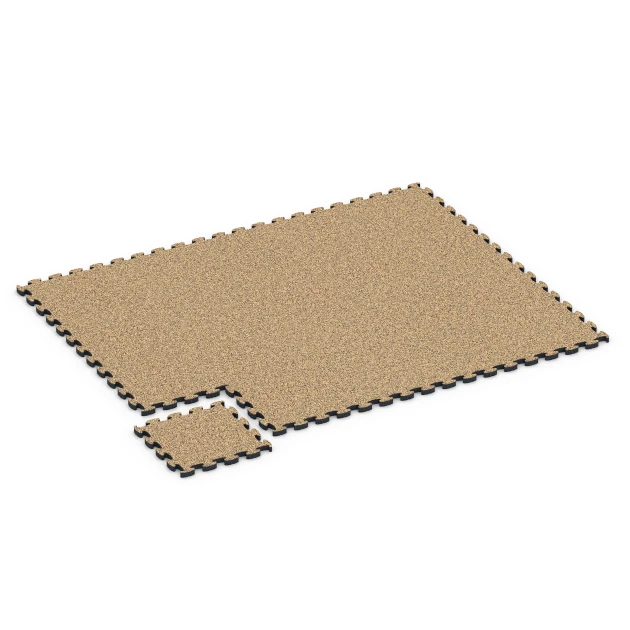

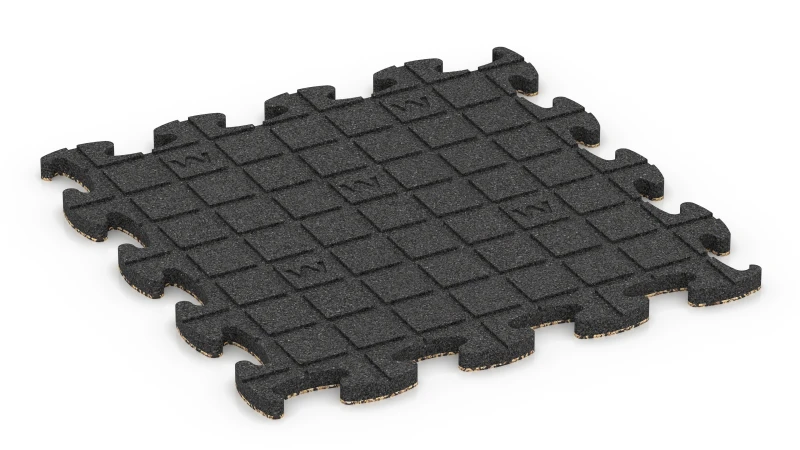

Dosky sa iba ukladajú, bez lepenia a skrutiek. Podklad musí byť dlhodobo nosný, stabilný a bez väčších nerovností. Na betóne, asfalte alebo dlažbe nepotrebujú ďalšiu podkladovú konštrukciu. Na rastlom teréne je potrebná podkladová vrstva, napríklad zo štrkových roštov vyplnených kamennou drvinou. Kto si dosky na okrajoch dorezáva sám, použije priamočiaru alebo kotúčovú pílu. Dažďová voda preteká cez dosky a na nepriepustnom podklade odteká po ich spodnej strane v smere sklonu. Vďaka tomu sa netvoria kaluže. Mráz doskám neškodí. Lístie a piesok možno odstrániť metlou alebo záhradnou hadicou.
Zľava
Hlavné prednosti produktu
Characteristics
Detaily produktu – materiál a štruktúra
Comparative values

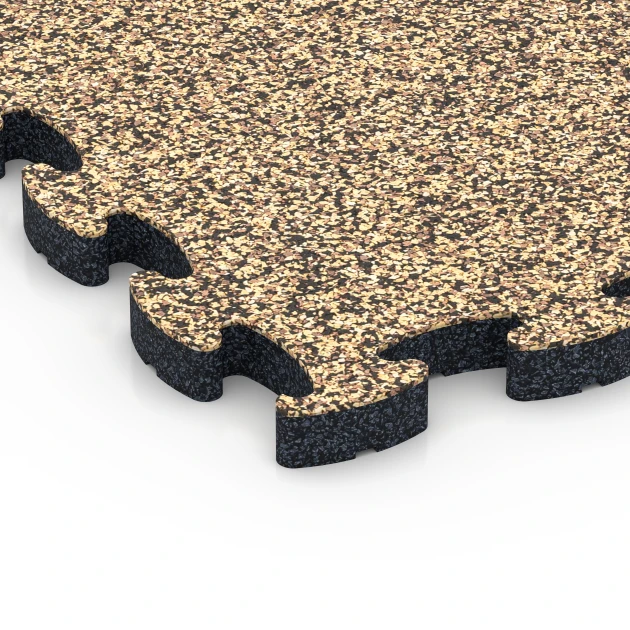

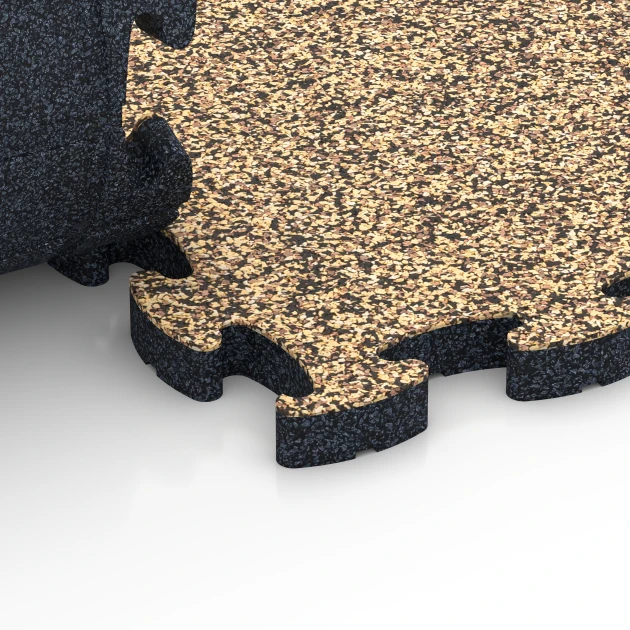

Pri kalibrovanom puzzle zámku bez fazety sa každá gumová platňa presne vyreže na požadovaný rozmer z väčšieho polotovaru, ktorý pred rezaním niekoľko dní zreje.

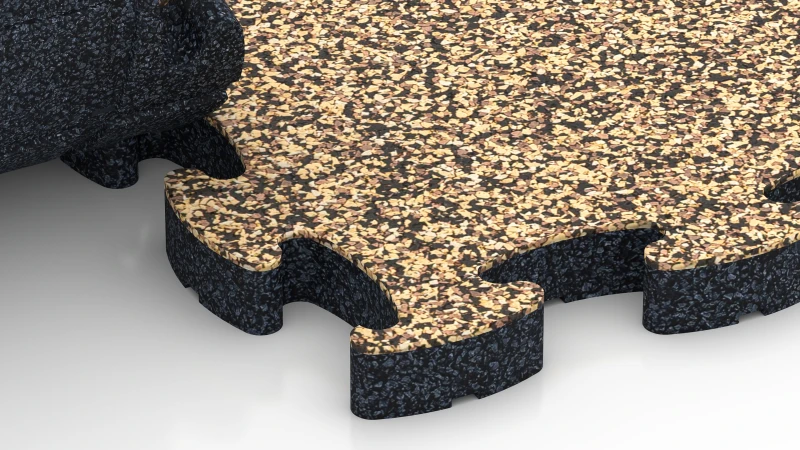

Bez fazety znamená, že okraje platne nie sú skosené, ale zvislé; hotová platňa má minimálnu výškovú toleranciu.
Pri bežnom lisovaní má gumová platňa skosenú hranu, preto sa každá škára v ploche prejaví ako tmavá línia. Zvislé okraje a minimálna výšková tolerancia umožňujú, aby platne priliehali presne k sebe; medzi nimi zostáva iba vlasová škára, ktorú v položenej ploche vidno až pri podrobnom pohľade. Povrch preto pôsobí takmer bez škár.
Vďaka viacvrstvovej skladbe gumových platní možno nosnosť, tlmenie aj stavebnú výšku podlahy prispôsobiť konkrétnemu použitiu.
Hornú vrstvu tvorí nášľapná platňa radu XT, ktorá tvorí pohľadový povrch podlahy a rozhoduje o jej odolnosti proti oderu. Pod ňou je uložená jedna alebo viac funkčných platní typu XX. Oba typy platní sa vyrábajú z gumového granulátu spájaného polyuretánom a dodávajú sa v rôznych hrúbkach a hustotách. Vhodným výberom a kombináciou platní sa skladba podlahy prispôsobí požadovanej stavebnej výške, nosnosti a tlmeniu.
Aj skladby s rovnakou stavebnou výškou sa môžu líšiť tlmením. Skladba navrhnutá na tlmenie nárazov dosahuje na ihriskách vyššiu kritickú výšku pádu, pri cvičení s činkami pohltí časť energie ich dopadu a v interiéri zlepšuje kročajovú nepriezvučnosť a obmedzuje prenos hluku konštrukciou. Pod strojmi a zariadeniami, ako aj v priestoroch citlivých na otrasy, tlmí vibrácie.
Trieda tlmenia určuje, ktorá gumová platňa viac tlmí a ktorá unesie väčšie zaťaženie. Trieda 1 unesie najviac, trieda 3 tlmí najvýraznejšie a trieda 2 je v oboch vlastnostiach medzi nimi. Čím vyššie je tlmenie, tým viac sa platňa pri zaťažení deformuje.
Trieda 1 má najvyššiu nosnosť, najnižšie tlmenie a pri zaťažení sa deformuje najmenej. Rozkladá vysoké bodové zaťaženie, tlmí vibrácie a je určená výhradne do interiéru.
Trieda 2 má strednú nosnosť aj stredné tlmenie a vyváženú pružnosť pri chôdzi. Je vhodná do interiéru aj exteriéru, typicky pod terasové a balkónové krytiny, chodníkové platne alebo do vstupných priestorov. Trieda 3 má najnižšiu nosnosť, pri zaťažení sa deformuje najviac a pohlcuje najviac energie nárazu. Používa sa tam, kde má podlahová krytina pružne reagovať a tlmiť zvuk, a to v interiéri aj exteriéri.
Všetky tri triedy sú dostupné vo formátoch 52 × 52 cm a 104 × 104 cm, s hrúbkou 1,8 cm alebo 2,8 cm.
Gumové platne rôznych typov možno vrstviť do sendvičovej skladby. Funkčné platne typu XX sa vyrábajú v troch stupňoch tlmenia a pod povrchovou platňou ich možno kombinovať v akomkoľvek počte a poradí. Každá funkčná vrstva pritom môže mať vlastný stupeň tlmenia, hustotu a hrúbku.
Vrchnú pohľadovú vrstvu môže tvoriť povrchová platňa typu XT alebo iná povrchová platňa, ktorá sa od funkčných platní môže líšiť hustotou aj elasticitou. Poradie vrstiev sa volí podľa účelu plochy a požadovaného účinku. Výberom a usporiadaním vrstiev možno navzájom zladiť tlmenie nárazov, únosnosť a roznesenie bodového zaťaženia; skladby s rovnakou celkovou hrúbkou tak môžu mať rozdielnu únosnosť, elasticitu a tlmenie.
Pri ukladaní gumových dosiek vo viacerých vrstvách sa škáry striedajú, aby v susedných vrstvách neležali priamo nad sebou. Každá ďalšia vrstva sa preto ukladá s posunom voči predchádzajúcej, takže dosky hornej vrstvy prekrývajú škáry spodnej.
Takéto uloženie zabraňuje vzniku škár prechádzajúcich celou skladbou a pomáha vytvoriť rovnomerný povrch. V exteriéri navyše posunutie škár bráni vegetácii prerastať z podkladu cez škáry všetkých vrstiev.
Gumové platne sa v sendvičovej skladbe kladú voľne na seba, bez vzájomného zlepenia vrstiev.
Gumový granulát viazaný polyuretánom reaguje na zmeny teploty a vlhkosti: v teple sa rozťahuje, v chlade sa zmršťuje. Pri voľnej pokládke môže každá vrstva pracovať samostatne. Proti posunutiu drží skladbu zámkový spoj gumových platní v hornej vrstve a hmotnosť celej skladby.
Pri neskorších opravách alebo úpravách možno skladbu rozobrať po jednotlivých vrstvách, každú skontrolovať a podľa potreby vymeniť.
STN EN 1177 stanovuje dve skúšobné metódy pre tlmiaci povrch, laboratórne stanovenie kritickej výšky pádu a skúšku priamo na mieste. Laboratórna metóda určuje, akú kritickú výšku pádu dosiahne konkrétny systém. Terénna skúška overuje na vybraných miestach, či už zhotovená plocha pokrýva voľnú výšku pádu daného herného zariadenia.
Laboratórna skúška využíva skúšobné telesá s celkovou plochou najmenej jeden meter štvorcový uložené na rovnom, tuhom betónovom podklade. Sypké materiály, napríklad piesok, štrk alebo drevná štiepka na tlmenie dopadu, sa vkladajú v určenej hrúbke vrstvy. Dopadové dosky sa ukladajú aj so škárami medzi doskami. Polguľová skúšobná hlavica s hmotnosťou 4,6 kg, priemerom približne 16 cm a zabudovaným snímačom zrýchlenia padá z rozličných výšok. Pri doskách sa vykoná aspoň deväť pádových skúšok z najmenej štyroch výšok na oddelených miestach vzdialených 25 cm, pri sypkých materiáloch tri dopady z každej výšky na to isté miesto. Skúša sa pri 23 °C s prípustnou odchýlkou do piatich stupňov.
Vyhodnotenie laboratórnej skúšky sleduje hodnotu HIC ako kritérium poranenia hlavy a špičkové zrýchlenie gmax. Kritická výška pádu je výška, pri ktorej sa dosiahne HIC 1000 alebo gmax 200 g, pričom rozhoduje nižšia z týchto hodnôt stanovená interpoláciou meraného radu. Skúšobný protokol uvádza kritickú výšku pádu v metroch na dve desatinné miesta aj neistotu merania skúšobného laboratória. Výsledok platí iba pre skúšanú skladbu, teda typ dosiek, ich hrúbku a spojenie, pri viacvrstvových systémoch pre celú skladbu vrstiev. Skúšobným podkladom je tuhý laboratórny podklad, nie podklad vytvorený na stavbe.
Skúška na mieste preveruje stav tlmiaceho povrchu v konkrétnych bodoch a neurčuje kritickú výšku pádu. Skúšobná výška pádu musí byť aspoň taká veľká ako voľná výška pádu herného zariadenia podľa STN EN 1176. Meranie sa vykonáva na najnepriaznivejších miestach, napríklad v opotrebovaných častiach alebo tam, kde je hrúbka vrstvy najmenšia, aj na ďalších reprezentatívnych miestach. Počet skúšobných miest závisí od veľkosti dopadovej plochy a norma určuje ich minimálny počet. Platnosť tohto postupu sa vzťahuje len na skúšané miesta.
Hrúbka dopadových rohoží a dopadových dosiek sa určuje podľa ich skúšanej kritickej výšky pádu, ktorá musí byť najmenej taká veľká ako výška voľného pádu herného zariadenia. Čím je možná výška pádu vyššia, tým väčšiu hrúbku musí mať dopadová rohož alebo dopadová doska.
Z hrúbky samotnej nemožno určiť výšku pádu. Tlmenie nárazov ovplyvňuje aj konštrukcia výrobku, hustota a elasticita.
Ako orientácia platí: pri výške voľného pádu do 100 cm hrúbka 3 cm, do 150 cm hrúbka 5 cm, do 200 cm hrúbka 7 cm a do 300 cm hrúbka 10 cm.
Rozhodujúca je vždy kritická výška pádu konkrétneho výrobku uvedená v skúšobnom protokole podľa STN EN 1177.
Dopadové rohože a dopadové dosky možno použiť do kritickej výšky pádu uvedenej v skúšobnom protokole podľa STN EN 1177. Kritická výška pádu je najnižšia výška, pri ktorej hodnota HIC dosiahne 1000 alebo zrýchlenie gmax 200 g. Podľa vyhotovenia sa pohybuje približne od 100 do 300 cm.
- do 100 cm: napríklad nízke herné domčeky a balančné zariadenia
- do 150 cm: napríklad nízke lezecké prvky
- do 200 cm: napríklad lezecké siete, lezecké konštrukcie a kombinované zariadenia
- do 300 cm: napríklad vysoké lezecké veže a veľké herné zostavy
Tieto príklady zariadení slúžia len na orientáciu. Rozhodujúca je výška voľného pádu konkrétneho herného zariadenia podľa STN EN 1176; uvedená kritická výška pádu musí byť najmenej taká veľká ako táto výška voľného pádu.
Pod lezeckou zostavou je potrebná dopadová plocha, ak voľná výška pádu presahuje 60 cm. V rozsahu svojej pôsobnosti to pre zariadenia detských ihrísk stanovuje STN EN 1176. Pre lezecké zostavy určené výlučne na domáce použitie platí namiesto nej STN EN 71-8.
Vhodné sú dopadové rohože z gumového granulátu, pri ktorých kritická výška pádu stanovená podľa STN EN 1177 dosahuje aspoň voľnú výšku pádu lezeckej zostavy. Použiť možno aj voľne sypané výplne, napríklad mulč z kôry, drevnú štiepku, piesok alebo dopadový štrk so zrnitosťou 2 až 8 mm. Zhotovujú sa podľa požiadaviek STN EN 1176 a ich vrstvu treba pravidelne dopĺňať na požadovanú hrúbku.
Dopadová plocha musí pokrývať celý priestor dopadu. Pri voľnej výške pádu do 150 cm vrátane musí presahovať zvislý priemet vyvýšených častí zariadenia najmenej o 150 cm. Pri väčšej voľnej výške pádu je minimálny presah dve tretiny voľnej výšky pádu plus 50 cm.
Podklad pred pokládkou treba upraviť do roviny a zabezpečiť jeho únosnosť. Odstránia sa z neho kamene, sklo, ostré hrany aj iné tvrdé predmety.
Dopadovú plochu treba pravidelne kontrolovať z hľadiska poškodenia a uvoľnených spojov, pri sypkých výplniach aj z hľadiska hrúbky vrstvy. Jednotlivé dopadové dosky možno podľa potreby vymeniť.
Do interiéru sú vhodné tlmiace dosky z gumového granulátu s polyuretánovým spojivom, teda tie isté dosky, ktoré vonku ležia pod hracími prvkami. Potrebná hrúbka závisí od toho, z akej výšky môže dieťa z hracieho prvku spadnúť. Táto výška voľného pádu podľa STN EN 1176 nesmie byť väčšia ako kritická výška pádu, do ktorej je doska skúšaná podľa STN EN 1177.
Pod preliezačkou alebo prvkami na visenie v herni na pohybové aktivity je výška voľného pádu okolo 2,80 m a hodí sa na ňu tlmiaca doska s hrúbkou 11 cm, skúšaná do 300 cm. Pre nízke hracie prvky v herni v pivnici rodinného domu stačia tenšie dosky od 3 cm.
Na detskom ihrisku sa pri hernom zariadení vyžaduje tlmiaci povrch, ak voľná výška pádu z neho presahuje 60 cm. Túto hranicu stanovuje norma STN EN 1176. Pri zariadeniach, na ktorých je pohyb dieťaťa daný ich konštrukciou, napríklad pri hojdačkách a šmykľavkách, musí mať dopadová plocha tlmiace vlastnosti v celom dopadovom priestore bez ohľadu na výšku pádu. Ani nízke herné prvky s malou výškou pádu preto nie sú z tejto povinnosti automaticky vyňaté. O potrebe tlmiaceho povrchu rozhoduje výška pádu aj spôsob pohybu.
Voľná výška pádu je vzdialenosť od miesta, ktoré je jednoznačne určené ako opora tela, po dopadovú plochu pod ním; nesmie presiahnuť 3 m. Pri podeste sa za oporu tela považuje plocha podesty, pri hojdačke sedadlo, pri hrazde miesto úchopu a pri lezení maximálna výška úchopu znížená o 1 m. Kritická výška pádu povrchu sa určuje sériou pádových skúšok podľa STN EN 1177 a musí dosahovať aspoň voľnú výšku pádu daného zariadenia.
Podľa STN EN 1176 možno pri voľnej výške pádu do 100 cm počítať aj s trávnikom a vrchnou vrstvou pôdy, ak je plocha udržiavaná, poddajná a neobsahuje kamene, korene, základy ani iné tvrdé predmety. Ak sa pôda zhutní, vyschne alebo zamrzne, podmienku poddajnosti už nespĺňa. Na zariadenia určené výhradne na domáce použitie sa namiesto STN EN 1176 vzťahuje norma STN EN 71-8. Tlmiaci povrch sa však vyžaduje aj v súkromnej záhrade.
